Introducción del producto

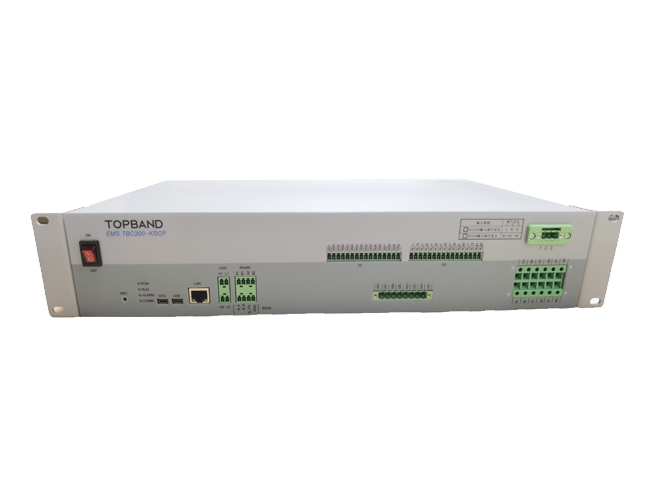

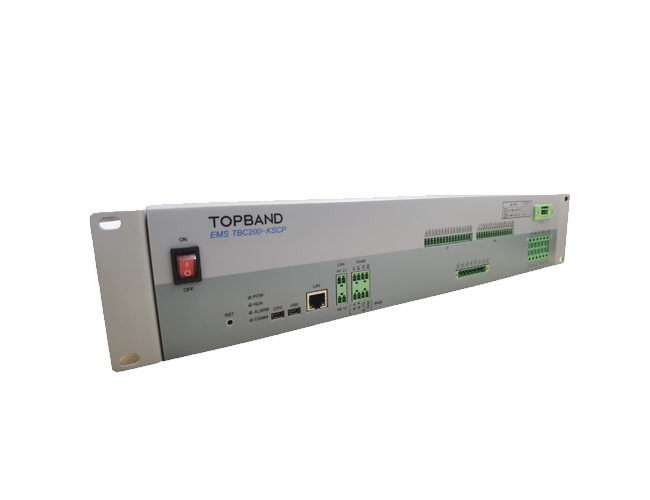

El controlador de coordinación de almacenamiento de energía es el dispositivo de control central en el sistema de almacenamiento de energía, utilizado principalmente para coordinar el funcionamiento de múltiples inversores de almacenamiento de energía (PCS) en la central eléctrica de almacenamiento de energía, lograr una respuesta rápida de energía, regulación de frecuencia y voltaje y garantizar el funcionamiento estable del sistema de almacenamiento de energía y la red eléctrica.

Aplicación

: Central eléctrica de almacenamiento de energía a gran escala
PMS es ampliamente utilizado en centrales eléctricas de almacenamiento de energía independientes y nuevas estaciones de almacenamiento de energía de apoyo, funciones de apoyo como la regulación de frecuencia primaria y la regulación de potencia reactiva dinámica.

: Regulación de la frecuencia y el voltaje de la red eléctrica
PMS proporciona servicios de regulación de frecuencia y voltaje a la red eléctrica mediante la coordinación y el control del sistema de almacenamiento de energía, mejorando la estabilidad y la fiabilidad de la red eléctrica.

: Microred y Energía Distribuida
El PMS se puede utilizar para el control de coordinación de almacenamiento de energía en microredes, logrando la interacción de almacenamiento de carga de la red de origen y optimizando la programación de energía.

: Control de potencia rápido
El PMS puede monitorear el voltaje, la frecuencia y la potencia de la red eléctrica en tiempo real, ajustar rápidamente la potencia de carga y descarga del sistema de almacenamiento de energía de acuerdo con la demanda de la red eléctrica y lograr una respuesta dinámica a nivel de milisegundos.

: Control coordinado de PCS múltiples
El PMS puede coordinar y controlar múltiples inversores de almacenamiento de energía de una manera unificada, apoyando funciones como la regulación de frecuencia primaria, la regulación de potencia reactiva dinámica, el soporte de inercia, etc., para optimizar el rendimiento general de la central eléctrica de almacenamiento de energía.

: Comunicación y Soporte de Protocolo
PMS soporta múltiples protocolos de comunicación (como IEC61850, Modbus TCP / RTU, GOOSE, etc.) y puede integrarse sin problemas con dispositivos como EMS (Sistema de Gestión de Energía), PCS, BMS (Sistema de Gestión de Baterías), etc.

: Seguridad y fiabilidad
PMS adopta diseño redundante y soporta configuración redundante de red dual para garantizar una alta fiabilidad y estabilidad del sistema.

Parámetro

Artículo	Especificaciones
Procesador	ARM Cortex-A7, frecuencia principal 528MHz
Memoria	256MB DDR3 + 256MB NAND Flash
Frecuencia y consumo de energía	50Hz (45 ~ 65Hz), consumo de energía≤10W
Voltaje	AC / DC220V (85-265V)
puerto serial RS485	Aislamiento de optocoupler de 8 canales
Puerto Ethernet RJ45	2 canales 10/100M adaptable
Otras interfaces	1 * RS232 puerto serie de gestión + 1 * USB 2.0 + ranura estándar de la tarjeta SD + interfaz 4G (DI, DO opcional)
Soporte de protocolo	Lado del dispositivo: Modbus RTU / TCP, DL / T 645-1997, DL / T 645, etc.
Soporte de protocolo	Lado de la estación principal: Modbus TCP, 104, SNMP, protocolo MQTT, etc.
Seguridad	Frecuencia de alimentación soportar el voltaje: 1min duración entre la fuente de alimentación y los terminales de comunicación: 2kV (equipo 220V), 1.5kV (equipo 24V)
Seguridad	Resistencia al aislamiento: Bajo condiciones atmosféricas generales de prueba, los terminales de entrada y salida a la carcasa son mayores que 100MΩ
Ambiente de trabajo	Temperatura de trabajo: -20 ℃ ~ + 55 ℃
	Temperatura de almacenamiento y transporte: -25 ℃ ~ + 70 ℃
	Humedad relativa: ≤ 95% (+25 ℃)
	Altura: ≤ 2500m
Rendimiento eléctrico	GB/T 17626.2-2018 Prueba de inmunidad de descarga electrostática nivel 4
	GB/T 17626.3-2016 Prueba de inmunidad a la radiación del campo electromagnético de radiofrecuencia nivel 3
	GB / T 17626.4-2018 Prueba de inmunidad del grupo de pulso transitorio rápido eléctrico nivel 4
	GB/T 17626.5-2019 Nivel 4 de prueba de inmunidad del surtido (impacto)
