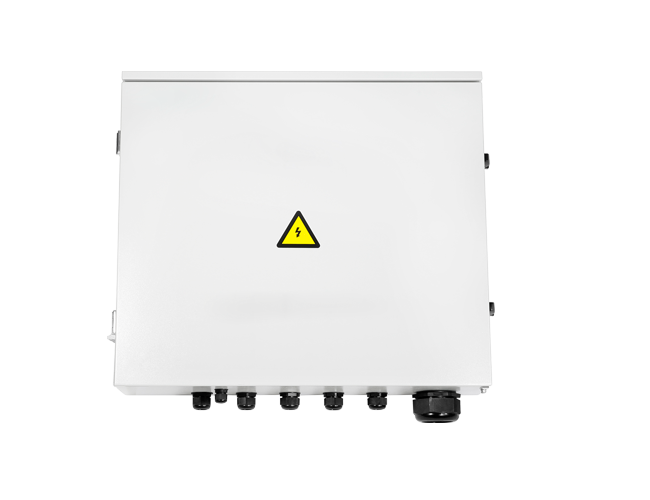

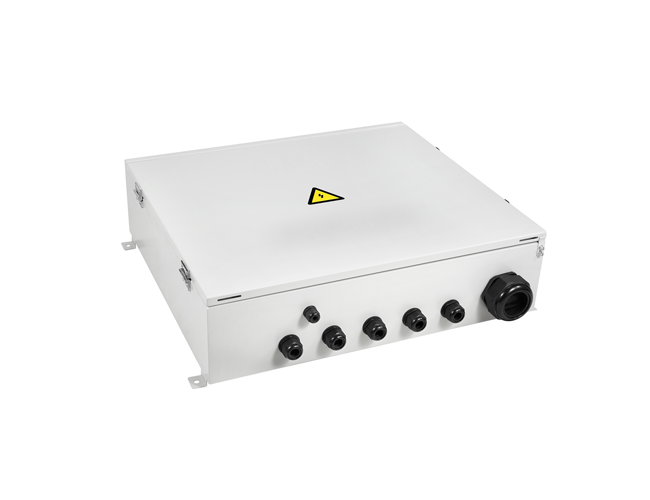

Caja Combinador AC

•Amplia adaptabilidad al voltaje

•Alto nivel de protección

•Funciones de protección múltiples

•Monitoreo y comunicación inteligentes

•Ligero y fácil de instalar

Introducción del producto

La caja combinadora de CA es un componente importante del sistema de generación de energía de cadena fotovoltaica, instalado entre el lado de salida de CA del inversor y el punto de conexión a la red o carga. Se utiliza principalmente para convergir las corrientes de salida de múltiples inversores, mientras protege a los inversores de daños en el lado de la red de CA o el lado de carga.

Aplicación

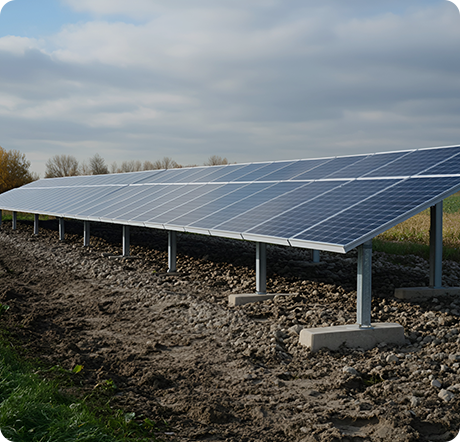

: Generación de energía fotovoltaica distribuida
Ampliamente utilizado en proyectos fotovoltaicos de techo en parques industriales, edificios comerciales y áreas residenciales para reducir el uso de cables y las pérdidas de líneas.

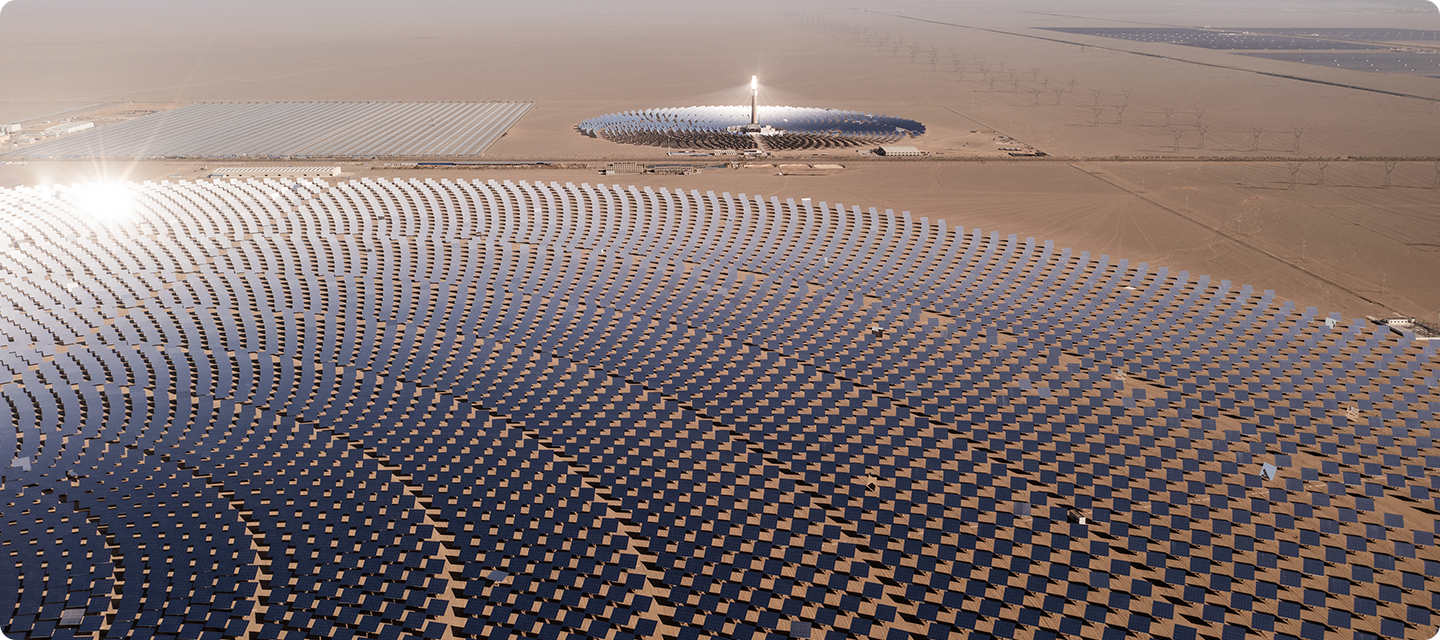

: Gran central fotovoltaica centralizada
Se utiliza para concentrar la corriente de salida de múltiples inversores para la posterior potenciación y conexión a la red.

: Almacenamiento de energía
Asegurar el funcionamiento seguro del sistema de almacenamiento de energía en la convergencia de salida de CA del inversor de almacenamiento de energía.

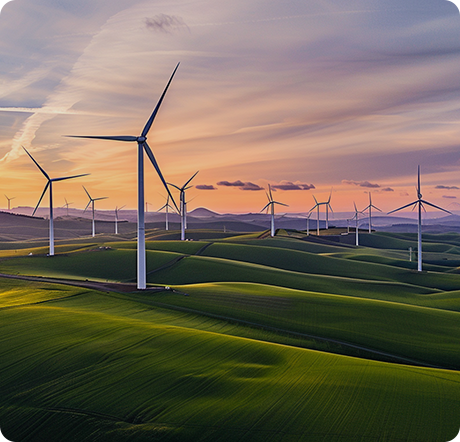

: Sistema de generación de energía eólica
En proyectos eólicos a pequeña escala, se utiliza para convergir la salida de CA de múltiples generadores.

: Amplia adaptabilidad de voltaje
Adecuado para inversores con diferentes niveles de tensión de AC400V a AC690V.

: Alto nivel de protección
El nivel de protección es IP65, que cumple con los requisitos para instalaciones interiores y exteriores, y tiene características como impermeable, a prueba de polvo, resistente a los rayos UV y resistente a la corrosión por pulverización de sal.

: Funciones de protección múltiples

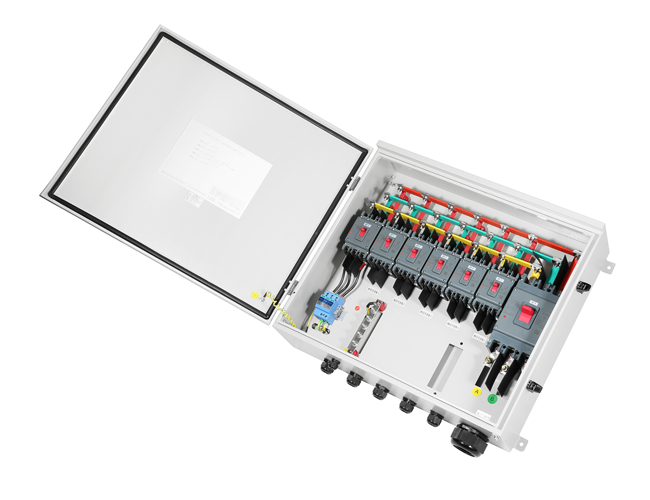

Equipado con módulos de protección contra rayos de segundo o cuarto nivel, proporcionando protección en modo completo. Tanto la entrada como la salida utilizan interruptores, que pueden cortar rápidamente las corrientes de falla y proteger el inversor.

: Monitoreo y comunicación inteligentes
Los instrumentos de monitoreo inteligentes opcionales se pueden utilizar para monitorear señales como la tensión del sistema, la corriente, la potencia y la energía eléctrica. Equipado con interfaz de comunicación RS485, que soporta el protocolo ModBus RTU para monitoreo remoto.

Parámetro

Producto Modelo	PowerSA-SUNac4	PowerSA-SUNac6	PowerSA-SUNac8
Cadenas de entrada	4	6	8
Voltaje más alto	AC690V
Única entrada actual	0 ~ 100A
Corriente de salida más alta	250A	400A	630A
Voltaje de trabajo nominal Un	480VAC
Nivel de protección de voltaje arriba	≤3.2kV
Capacidad de flujo nominal en (8/20μs)	20kA (seleccionable)
Max Capacidad de flujo Imax (8/20μs)	40kA (seleccionable)
Tiempo de respuesta
Temperatura y amp; Humedad	Tem de trabajo:-40~+85℃ ; Humedad 95% (sin congelación, sin gas corrosivo)
Altitud	≤4000m
Interruptor de E/S	Interruptor
Surge Protección	Estándar
Material del gabinete	Acero galvanizado por inmersión en caliente / acero inoxidable / laminado en frío acero / ingeniería plástico
Gabinete Grado IP	IP65
Conector de cable Grado IP	IP66
Volumen	750 mm × 600 mm × 220 mm
