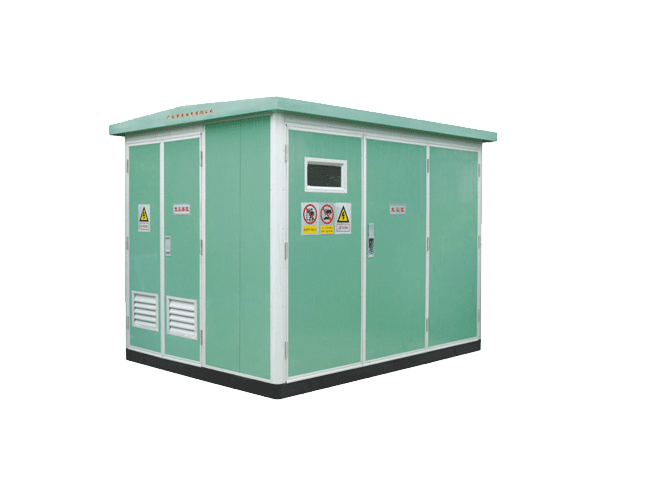

YBM-120.4 European Box Transformer

YBM-120.4 Transformador de caja europea

•Estructura compacta y pequeña huella

•Diseño totalmente aislado y totalmente sellado

•Esquema de cableado flexible

•Inteligencia y automatización

•Eficiente y de ahorro energético

•Seguro y fiable

•Fácil instalación y mantenimiento

Introducción del producto

El transformador de caja de estilo europeo YBM-12/0.4 es un conjunto completo prefabricado de equipos de subestaciones, que combina aparatos de interrupción de alto voltaje, transformadores de distribución y equipos de distribución de bajo voltaje en una carcasa metálica, adecuado para la distribución terminal de la red de anillo del sistema de 10 kV y el suministro de la red eléctrica radial. Este dispositivo es ampliamente utilizado en edificios urbanos de gran altura, comunidades residenciales, fábricas pequeñas y medianas, minas, campos petrolíferos y lugares de suministro de energía de construcción temporal.

Aplicación

: Arquitectura urbana y zonas residenciales
Como equipo central del sistema de distribución de energía, satisface las necesidades de electricidad de residentes y empresas.

: Industria y minería
Proporcionar una fuente de alimentación estable para fábricas y minas.

: Construcción temporal
Fácil de desplegar y moverse rápidamente, satisfaciendo las necesidades temporales de electricidad.

: Servicios públicos
Garantizar el funcionamiento estable de instalaciones públicas como estaciones, puertos, aeropuertos, etc.

: Estructura compacta y pequeña huella
El transformador de caja de estilo europeo adopta un diseño compacto, con un pequeño volumen y una huella de solo 1/10 a 1/5 de las subestaciones tradicionales. Su estructura interna generalmente está dispuesta en forma de "ojo" o "pasador".

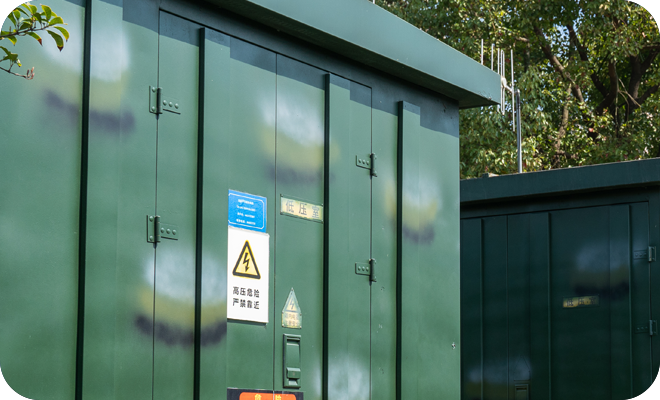

: Diseño totalmente aislado y totalmente sellado
El equipo interno del transformador adopta una estructura totalmente aislada, y la carcasa está puesta a tierra para garantizar un funcionamiento seguro y fiable y evitar accidentes de choque eléctrico. La carcasa del equipo está hecha de placa de acero recubierta con zinc de aluminio o material de acero inoxidable, que tiene un buen rendimiento anticorrosivo.

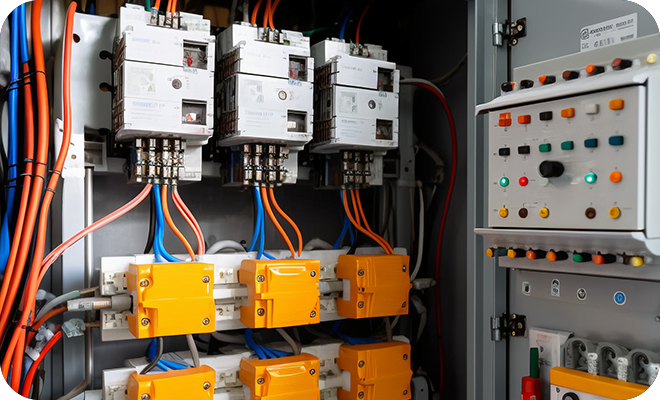

: Esquema de cableado flexible
El lado de alta tensión puede adoptar varios métodos tales como fuente de alimentación de red de anillo, fuente de alimentación de terminal o fuente de alimentación dual, mientras que el lado de baja tensión soporta múltiples funciones tales como distribución de energía, distribución de iluminación y compensación de potencia reactiva.

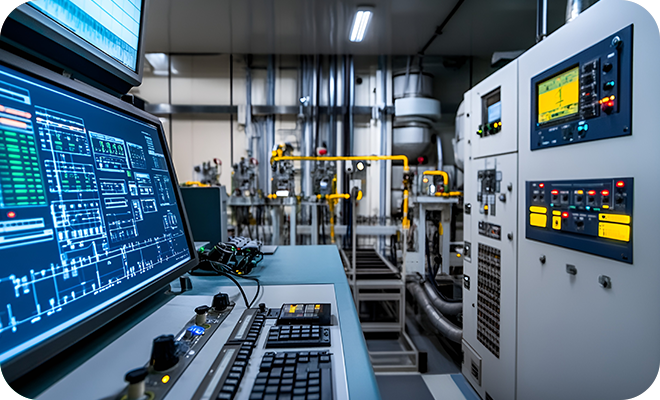

: Inteligencia y automatización
Equipado con un sistema de automatización integrado por microordenador, soporta la supervisión y gestión remotas y puede lograr las funciones "cuatro remotas" (telemetría, señalización remota, control remoto, ajuste remoto), cumpliendo con los requisitos de operación no tripulada.

Parámetro

Categoría	Artículo	Unit	Parámetros técnicos
Unidad de alta tensión	Frecuencia nominal	Hz	50
	Voltaje nominal	KV	7.2	12	40.5
	Corriente nominal de la barra principal	A	630/1250/1600
	Nombrado a corto plazo soportar la corriente / tiempo	KA/S	20/4 25/3 31.5/4
	El pico nominal soporta la corriente	KA	50/63/80
	Frecuencia de potencia de 1 minuto soporta la tensión (a tierra / fractura)	KV	21/36	42/48	95/115
	El impulso del rayo soporta la tensión (a tierra / fractura)	KV	50/70	75/85	185/215
	Corriente de corte de cortocircuito nominal	KA	20/25/31.5
	A corto plazo soportar la corriente del circuito de puesta a tierra	KA/S	20/2 20/4
	Corriente fotosintética de cortocircuito nominal del circuito principal	KA	50/63/80
	Corriente de ruptura de carga activa nominal	A	630
	Actualidad de ruptura de bucle cerrado nominal	A	630
	Corriente de ruptura de carga de cable nominal	A	10
	Capacidad de rotura nominal del transformador sin carga	KVA	1250
	Actualidad de transferencia nominal	A	1700
	Vida útil mecánica	Tiempo	3000	5000	10000
Unidad de baja tensión	Frecuencia nominal	Frecuencia Hz	50
	Voltaje nominal	KV	0.4/0.23
	Voltaje nominal de aislamiento	V	690
	Corriente nominal del circuito principal	Una	100-3200
	Valorado a corto plazo soportar actual	KA/S	30/1 50/1 100/1
	El pico nominal soporta la corriente	KA	63/105/176
	Frecuencia de potencia 5S soporta la tensión	KV	2.5
	El impulso del rayo soporta la tensión (a tierra / fractura)	KV	6/8
Unidad de transformador	Artículo		Tipo sumergido en aceite
	Frecuencia nominal	Hz	50
	Voltaje nominal	KV	12(7.2)/0.4(0.23)
	Capacidad nominal	KVA	30-1600
	Frecuencia de potencia de 1 minuto soporta la tensión	KV	35(25)	28(20)
	El impulso del rayo soporta la tensión	KV	75(60)
	Voltaje de impedancia	%	46
	Toque rango		±x2.5% / ±x5%
	Grupo de conexión		Y, yn0, yn11
Cuerpo de la caja	Nivel de protección de cámaras de alta y baja tensión		IP33D
	Nivel de protección de la habitación del transformador		IP23D
	Nivel de sonido (sumergido en aceite / seco)	db	< 50/55
	El circuito secundario soporta el nivel de tensión	KV	1.5/2
