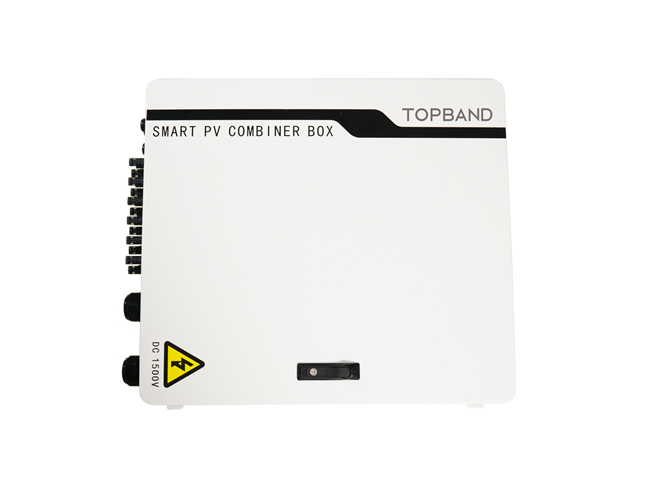

Introducción del producto

La caja combinadora de CC es un equipo clave en los sistemas de generación de energía fotovoltaica, utilizado para convergir las corrientes de salida de CC de múltiples módulos fotovoltaicos, simplificar la conexión con los inversores y mejorar la fiabilidad y la comodidad de mantenimiento del sistema. Por lo general se instala entre módulos fotovoltaicos e inversores, con funciones como protección contra rayos, protección contra sobrecorrientes y monitoreo.

Aplicación

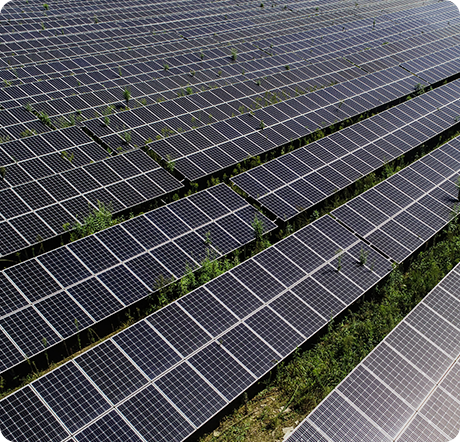

: Central fotovoltaica centralizada
Se utiliza en centrales fotovoltaicas a gran escala para reducir las líneas de conexión entre componentes e inversores y mejorar la fiabilidad del sistema.

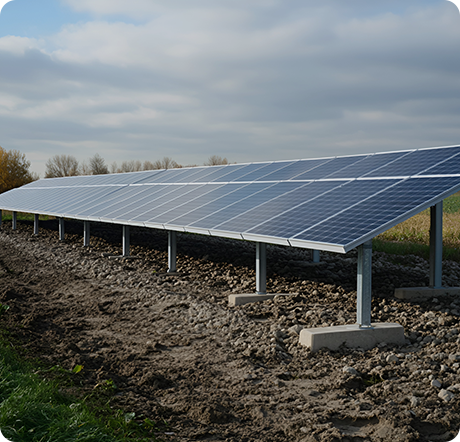

: Sistema fotovoltaico distribuido
Adecuado para proyectos fotovoltaicos distribuidos como techos residenciales y edificios comerciales, simplificando la estructura del sistema y adaptándose a entornos de instalación complejos.

: Almacenamiento de energía
Se utiliza para la convergencia de entrada de CC en sistemas de almacenamiento de energía para garantizar el funcionamiento seguro del sistema.

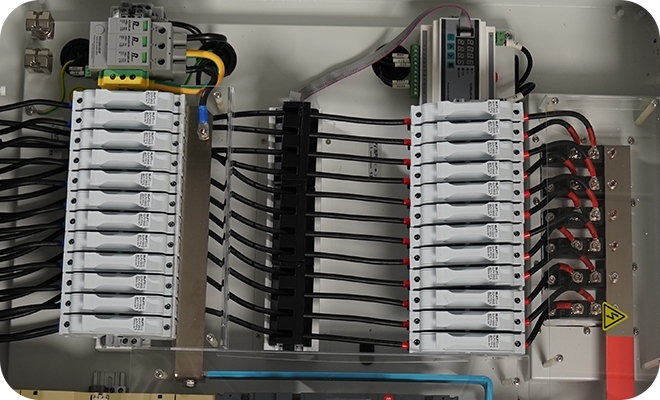

: Entrada y convergencia multicanal
Soporta múltiples entradas de módulos fotovoltaicos (como 8, 12, 16, 24), con cada corriente hasta 11A y un máximo de 15A, satisfaciendo las necesidades de sistemas fotovoltaicos de diferentes escalas.

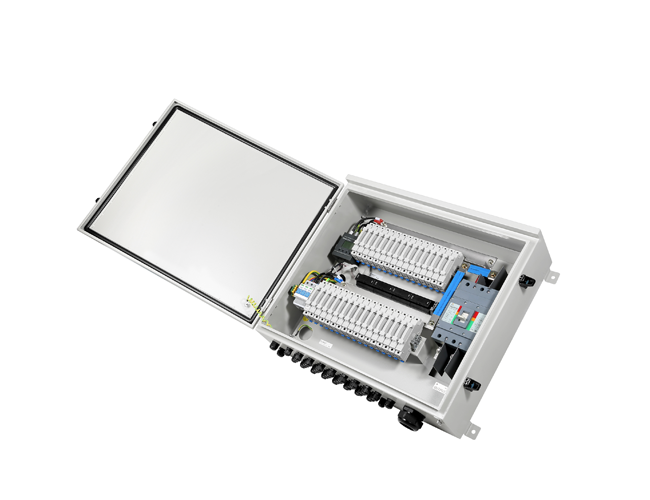

: Funciones de protección múltiples
Cada entrada está equipada con un fusible fotovoltaico específico para evitar el reflujo de corriente en caso de falla del componente. Equipados con pararregos de alta tensión CC, ambos polos positivos y negativos tienen función de protección contra rayos y pueden soportar una corriente de rayos máxima de 80kA. Los diodos antiinversos impiden que la corriente circule entre las cuerdas.

: Monitoreo y comunicación inteligentes
La caja combinadora inteligente tiene una unidad de monitoreo incorporada que puede recopilar datos en tiempo real sobre cada corriente, voltaje del bus, temperatura de la caja, estado del pararregos y estado del interruptor, y transmitirlo remotamente a través de la interfaz RS485.

: Alto nivel de protección
El nivel de protección alcanza IP65, con funciones impermeables, a prueba de polvo, a prueba de oxidación y resistentes al rociado de sal, adecuadas para entornos exteriores duros.

Parámetro

Producto Modelo	PowerSA-SU24	PowerSA-SU16	PowerSA-SU12	PowerSA-SU8
Entrada CC	17~24	13~16	8~12
Max Voltaje de entrada	1000Vdc
Actual / String	0 ~ 20A
Corriente de salida máxima	250A	160A/200A	100A/125A/160A
Puerto impermeable de entrada	PG9/PG11
salida Puerto impermeable	PG21~32	PG19~25	PG16~21	PG13.5~19
Módulo de monitoreo (opcional)	Detectar el voltaje de la barra de barra de cada corriente, circuito; estado de interruptor, rayos estado protector, temperatura del gabinete
Método/protocolo de comunicación	RS485 / Protocolo MODBUS-RTU estándar
Accesorios y Protección	SPD fotovoltaico (estándar), monitoreo del estado del interruptor (opcional), monitoreo de fallas de protección contra rayos (estándar), interfaz de comunicación: estándar (para el tipo inteligente)
Función anti-inversa	Configure el diodo anti-inverso modular (opcional)
Cable de entrada	4 ~ 6mm²; Cable fotovoltaico
Temperatura y humedad	Trabajo Temp:-40+85℃ , humedad 95% Ubicaciones de gas no condensantes y no corrosivos
Altitud	Altitud máxima de trabajo: 5000m (> 3000m carga de derramamiento)
Consumo de energía del módulo de detección	Trabajo ≤8W
Fuente de alimentación de ayuda	AC85V ~ 265V / DC24V (± 10%) / DC200V ~ 1000V
Material del gabinete	Hoja de acero galvanizada por inmersión en caliente / acero inoxidable / SPCC / plástico
Grado IP	IP65
Tamaño (mm)	850 * 500 * 200	800 * 500 * 180	720 * 500 * 180	630 * 500 * 180
Peso	10 ~ 35KG
