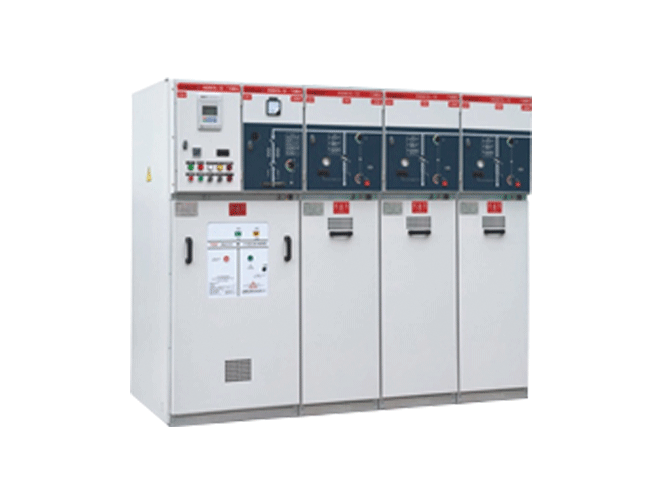

Conmutador de red de anillo de metal de CA XGN15-12

• La unidad principal de anillo SF6 expandible se puede combinar libremente, con un volumen pequeño, seguro y fiable.

•Utilizando aislamiento de gas SF6 y medio de extinción de arco, el método de extinción de arco rotativo de campo magnético constante lo hace tener una fuerte capacidad de extinción de arco, buen rendimiento de rotura, baja sobretensión, larga vida eléctrica y cámara de extinción de arco libre de mantenimiento.

• Adoptando el interruptor de carga SFG y el dispositivo eléctrico de combinación de fusibles del interruptor de carga, tiene la función de tres estaciones, el sellado perfecto, la maquinaria de operación confiable y el bloqueo. .

•El interruptor de puesta a tierra tiene capacidad de cierre de cortocircuito.

•El gabinete está formado por estampado y doblado de placas recubiertas de zinc de aluminio, y montado de una manera enchufable, que es resistente y fiable.

Introducción del producto

El gabinete de interruptor principal de anillo de metal XGN15-12 AC es un equipo de interruptor principal de anillo cerrado de metal con interruptor de carga SF6 como componente central y aislamiento de aire en todo el gabinete. Este dispositivo es adecuado para sistemas de energía con CA trifásica 50Hz y voltaje nominal de 12kV. Es ampliamente utilizado en áreas residenciales urbanas, pequeñas subestaciones secundarias, estaciones de conmutación, subestaciones de tipo caja, centros comerciales, aeropuertos, metro, generación de energía eólica, hospitales, centros deportivos, ferrocarriles, puentes, túneles y otros lugares.

Aplicación

: Renovación de la red eléctrica urbana

: Distribución de energía en empresas industriales y mineras

: Edificio de gran altura

: Comunidades residenciales/hospitales/escuelas

: Estructura simple y operación flexible
Adoptando diseño modular, tamaño pequeño, peso ligero, fácil de instalar y mantener.

: Múltiples opciones de interruptor principal
Se pueden seleccionar el interruptor de carga SF6 FLN36-12, el interruptor de carga SFG SF6 de ABB o los interruptores de vacío VS1 y VD4/S.

: Apoyo inteligente
Puede estar equipado con mecanismo de funcionamiento eléctrico, PT, CT, FTU y dispositivo de comunicación, apoyando la función de automatización de distribución.

: Fuerte adaptabilidad ambiental
Puede operar en un entorno con una altitud no superior a 2000m, un rango de temperatura de -35 ° C a + 40 ° C, y una humedad media diaria no superior al 95%.

Parámetro

Artículo			Unidad	Parámetro técnico
Voltaje nominal			KV	12
Frecuencia nominal			Hz	50
Nivel de aislamiento	Impulso de rayo nominal soportar la tensión	Xiang - Xiang, Xiang - di	KV	75
	Impulso de rayo nominal soportar la tensión	Fractura	KV	85
	Frecuencia de potencia de un minuto soporta la tensión	Xiang - Xiang, Xiang - di	KV	42
	Frecuencia de potencia de un minuto soporta la tensión	Fractura	KV	48
Valorado actual		Barra de autobuses principal	Una	1250
Valorado actual		División principal de barra de bus	A	630
Valorado a corto plazo soportar actual		Circuito principal	KA	25
Valorado a corto plazo soportar actual		Circuito eléctrico	KA	16
Duración de cortocircuito nominal			S	2
El pico nominal soporta la corriente (circuito principal, circuito de puesta a tierra)			KA	63/40
Nivel de protección				IP4X
Vida útil mecánica del interruptor de carga			Tiempo	2000
Vida útil mecánica del interruptor de puesta a tierra			Tiempo	2000
