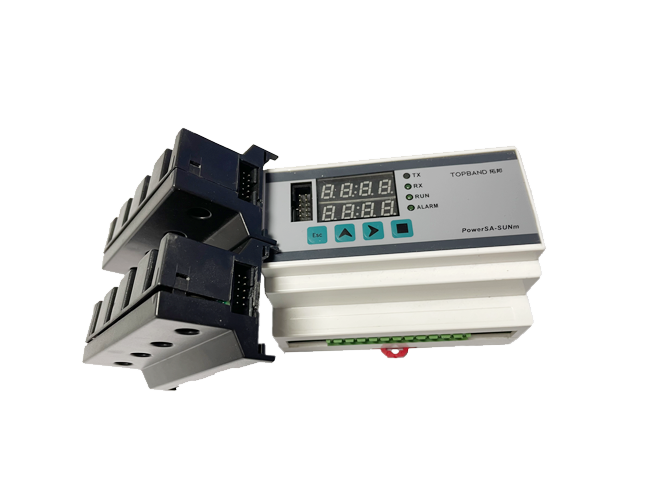

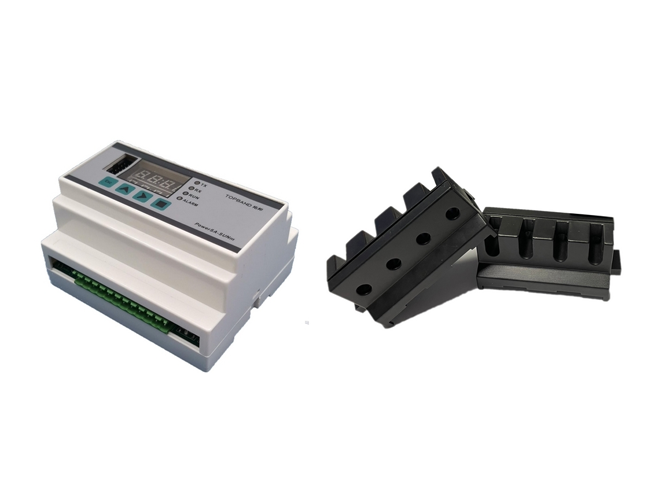

Unidad de Monitoreo de Caja de Confluencia

•Monitoreo de corriente y voltaje

•Monitoreo del estado del equipo

•Funciones de alarma y protección

•Comunicación y transmisión de datos

Introducción del producto

La unidad de monitoreo de la caja del combinador es un dispositivo clave utilizado en sistemas fotovoltaicos para monitorear y gestionar el estado de operación de la caja del combinador, y es ampliamente utilizado en centrales eléctricas fotovoltaicas y sistemas de generación de energía fotovoltaica distribuida.

Aplicación

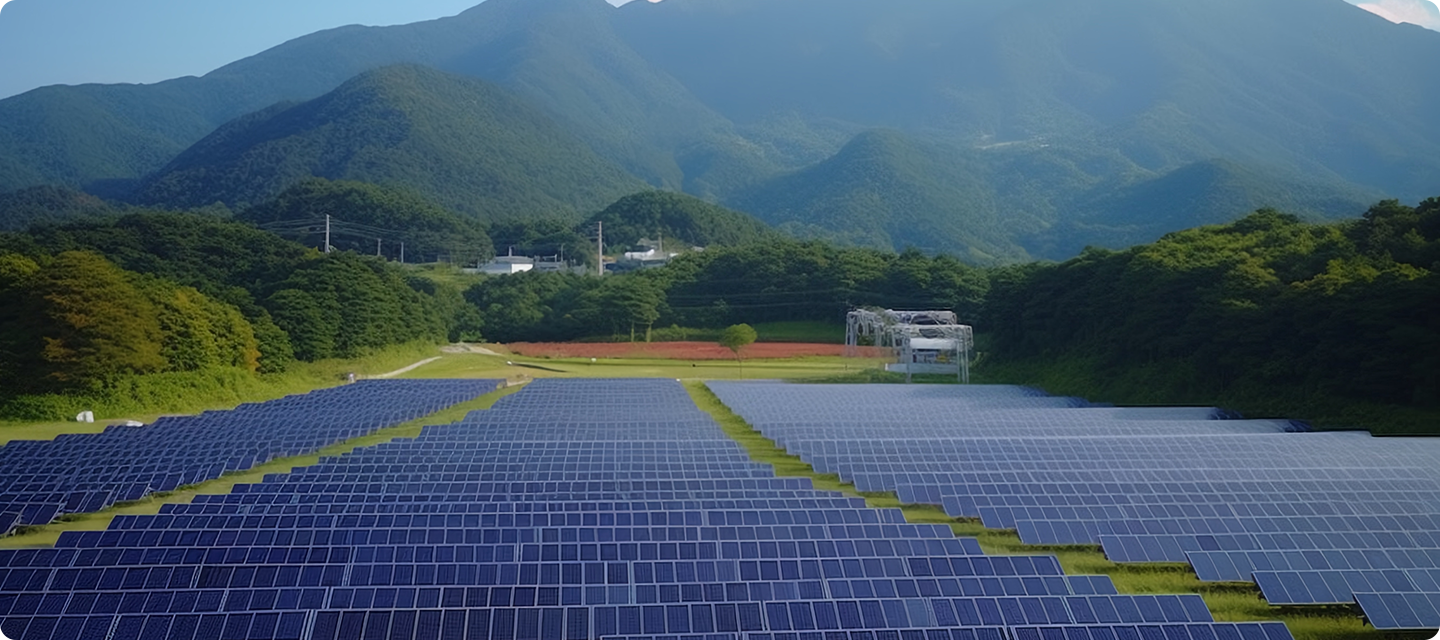

: Central fotovoltaica a gran escala
Diseño de alta tensión y alta corriente para satisfacer los requisitos de transmisión de larga distancia. La integración de monitoreo inteligente mejora la eficiencia de la operación y gestión de la central eléctrica.

: Sistema fotovoltaico distribuido
Diseño compacto, adecuado para espacios limitados como techos y paredes. Alto nivel de protección, adaptable a entornos climáticos cambiantes.

: Sistema de operación y mantenimiento inteligente
Funciones de transmisión de datos en tiempo real y control remoto, que apoyan el mantenimiento preventivo.

: Monitoreo de corriente y voltaje
Monitoreo en tiempo real de la corriente de cada rama y el voltaje total después de la convergencia, con una precisión de medición de ± 1%. Soporta múltiples rangos de medición, como la medición de corriente de 0 a 20A y la medición de voltaje CC de 50V a 1200V.

: Monitoreo del estado del equipo
Monitorear el estado de los pararregos y los interruptores de CC, incluyendo el estado de encendido/apagado y el estado de disparo de falla. Proporcionar función de monitoreo de temperatura, que puede medir la temperatura interna o la temperatura ambiental externa de la caja combinadora.

: Funciones de alarma y protección
Soporta alarmas de límite superior e inferior para parámetros como corriente, voltaje y temperatura. Equipado con función de detección de arco, puede identificar eficazmente posibles fallas de arco.

: Comunicación y transmisión de datos
Equipado con interfaz RS485 y soporte para el protocolo Modbus RTU, los datos recopilados se pueden cargar al sistema de monitoreo. Algunas unidades de monitoreo admiten comunicación inalámbrica para monitoreo remoto.

Parámetro

Proyecto: Modelo N.TB-DCMG

Parámetros

Voltaje máximo del sistema1500V

No. de entrada máxima24

Función de viaje de soporteSí

Fuente de alimentación externaNo, la barra de bus está alimentada directamente

Rango de corriente de detección-20~+20A

Método de comunicación RS485/Modbus-RTU

Precisión de detección 1%

Instalación Instalación ferroviaria
