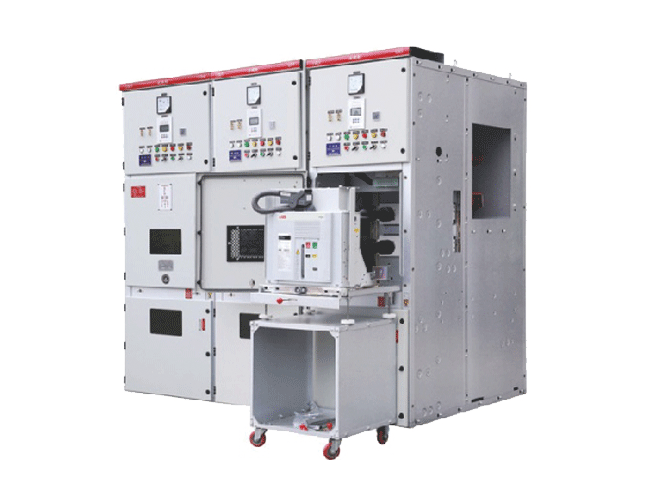

KYN28A-12 Metal blindado gabinete de interruptor extraíble

•Estructura del gabinete

•Cinco funciones de prevención

•Diseño del carrito

•Diseño de compartimento

•Funciones inteligentes

Introducción del producto

El conmutador extraíble blindado de metal KYN28A-12 es un dispositivo de distribución completo en interiores adecuado para sistemas segmentados de barra única y barra única de 3,6-12kV, CA trifásica de 50Hz. Se utiliza principalmente para recibir y distribuir energía eléctrica, y para controlar, proteger y monitorear circuitos.

Aplicación

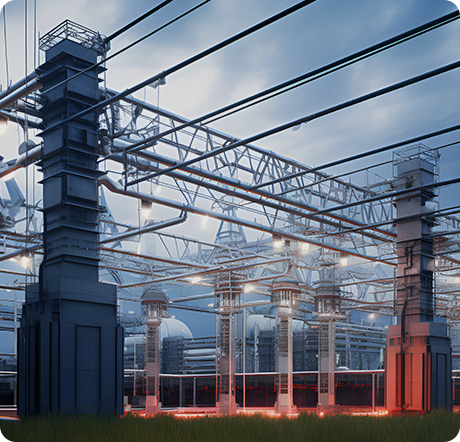

: Sistema de alimentación

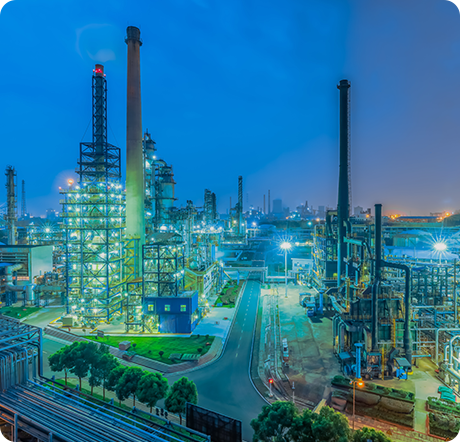

: Edificio industrial

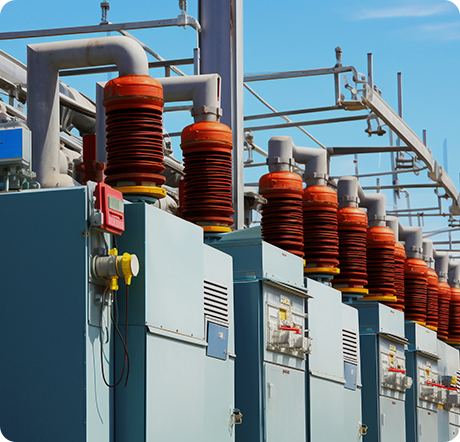

: Subestación de transformador

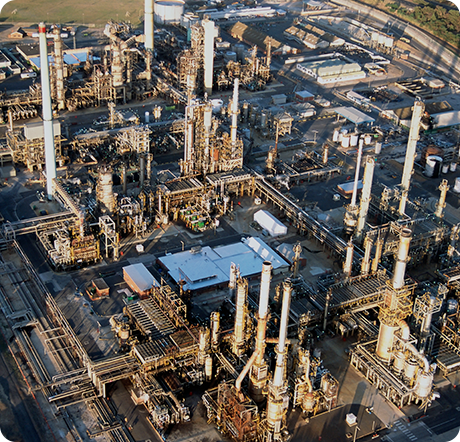

: Central eléctrica

: Estructura del gabinete
Hecho de placa de acero recubierta de zinc de aluminio de alta calidad, procesado por máquinas herramientas CNC de precisión, tiene alta resistencia, resistencia a la corrosión y resistencia a la oxidación. La estructura general es compacta y la apariencia es hermosa.

: Cinco funciones de prevención
Equipado con funciones anti mal funcionamiento completas, incluyendo la prevención de la apertura y cierre accidentales de los interruptores, la prevención de empujar y tirar de los carritos de mano de los interruptores bajo carga, la prevención del cierre en vivo de los interruptores de puesta a tierra, la prevención del cierre del interruptor de puesta a tierra cuando se encuentra en la posición cerrada y la prevención de la entrada accidental en los compartimientos en vivo.

: Diseño del carrito
El carro de mano está aislado y coordinado con el gabinete, lo que permite un funcionamiento flexible y permite cambiar entre la desconexión, las pruebas y las posiciones de trabajo. Hay varios tipos de carros de mano, incluyendo carros de interruptor, carros de transformador de voltaje, carros de aislamiento, etc.

: Funciones inteligentes
Dispositivo de protección de medición y control inteligente configurable, que soporta la medición de temperatura en línea, la operación de control remoto del interruptor de puesta a tierra, el balanceo eléctrico dentro y fuera del carro de mano y otras funciones.

Parámetro

Artículo		Unidad	Equipado con interruptores de vacío VS1, VD4, VK
Voltaje nominal		KV	12
Nivel de aislamiento nominal	Voltaje de resistencia del impulso del rayo (onda completa)		(fase a fase, en relación con el suelo) 75, (fractura) 85
	Frecuencia de potencia 1mim soportar la tensión		(Fase a phase, en relación con ground) 75, (fractura) 85
Frecuencia nominal		Hz	50
Valorado actual		A	630, 1250, 1600, 2000
Corriente de corte de cortocircuito nominal		KA	16, 20, 25, 31.5, 40	45 y 50
4S clasificado a corto plazo soportar la corriente			16, 20, 25, 31.5, 40	45、50
Corriente fotosintética de cortocircuito nominal			40, 50, 63, 80, 100	100 y 125
Corriente nominal de estabilidad térmica de la barra principal			40, 50, 63, 80, 100	100 y 125
Secuencia de operación nominal			0-0.3s-C0-180s-C0 (40 y 50KA son 0-180s-C0-180s-C0)
Corriente nominal de estabilidad térmica de la barra principal		KA	25, 31.5	40 y 50
Distancia del centro de la interfase		mm	210(150, 165)	230(275)
Tiempos de interrupción de corriente de cortocircuito nominal		tiempo	≥50	≥50
Tiempos nominales de interrupción de la corriente de cortocircuito		tiempo	≥20000
Vida útil mecánica del interruptor de vacío		tiempo	2000
Voltaje nominal de funcionamiento de bobinas de apertura y cierre		V	DC220/110V, AC220/110V
Potencia nominal de las bobinas de apertura y cierre		W	VD4/250, VS1/300, VK, VB/385
Voltaje nominal de funcionamiento del motor de almacenamiento de energía		V	DC220/110
Potencia nominal del motor de almacenamiento de energía		W	VD4/250, VS1/100, VK, VB/40
Tiempo de almacenamiento de energía		S	≤10
Nivel de protección de la carcasa			IP4X
