Gabinete de almacenamiento de energía

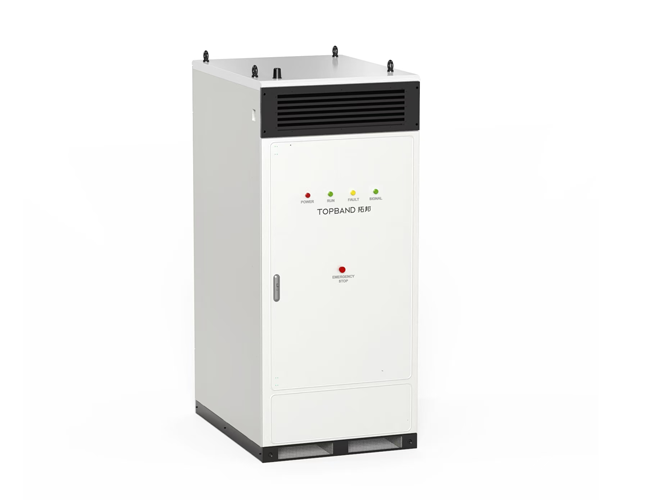

Gabinete de almacenamiento de energía eléctrica de 261 grados

• Todo en uno + diseño modular, expansión flexible, fácil operación y mantenimiento.

• Soporta 100% de carga desequilibrada y 110% de sobrecarga a largo plazo.

• Densidad de energía ultra alta, tamaño pequeño, fácil instalación y transporte.

• Potencia de salida ajustable, potencia de carga y descarga ajustable, fuerte adaptabilidad a la red eléctrica.

• Sólo 1,47 m2, con una densidad energética de 177,72 kWh/m2 por unidad de área, lo que resulta en una reducción de más del 26% en la huella del sistema.

• Unidad de refrigeración líquida montada en la parte superior, mantenimiento frontal, apoya la instalación montada en la pared, despliegue flexible.

Introducción del producto

El armario exterior de almacenamiento de energía eléctrica de 261 grados es un sistema de almacenamiento de energía refrigerado por líquido altamente integrado ampliamente utilizado en el almacenamiento de energía industrial y comercial, microredes, energía distribuida y otros escenarios.

Aplicación

: Almacenamiento de energía industrial y comercial
Se utiliza para el afeitado de pico y el llenado de valles, la gestión de la demanda, la expansión dinámica y la reducción de los costos de electricidad.

: Microred
Como fuente de energía de respaldo, soporta el funcionamiento fuera de la red y conectado a la red, asegurando una fuente de alimentación estable para cargas importantes.

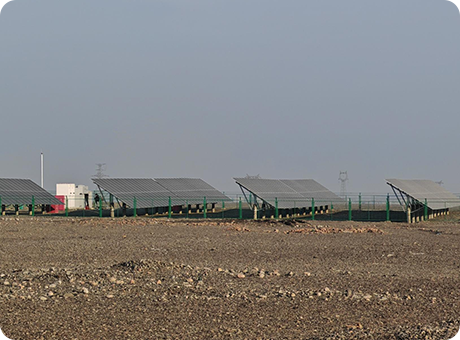

: Energía distribuida
Combinar con fuentes de energía renovables como la energía solar y eólica para lograr el almacenamiento de energía y la utilización optimizada.

: Central eléctrica virtual
Soporta el modo de operación de la central eléctrica virtual y participa en la programación de la red eléctrica.

: Gestión eficiente de la energía
Apoya el afeitado de pico y el llenado de valles, la regulación de la tensión de la red eléctrica, el control de desequilibrio trifásico, el control armónico y otras funciones.
Proporcionar múltiples modos de funcionamiento, incluyendo carga y descarga planificadas, uso automático espontáneo, modo de copia de seguridad y modo inteligente de IA.

: Diseño integrado y modular
Altamente integrado, integrando el sistema de batería BMS、EMS、PCS、El sistema de protección contra incendios está integrado en un gabinete al aire libre, reduciendo la huella y mejorando la utilización del espacio. Diseño modular, soporta la expansión paralela de múltiples dispositivos, hasta 32 dispositivos en paralelo, y se adapta de forma flexible a diferentes escenarios de aplicación.

: Alto rendimiento y alta seguridad
Adoptando batería de fosfato de hierro de litio 314Ah, la capacidad del sistema alcanza 261kWh y la vida útil del ciclo puede alcanzar 6000 veces. Equipado con diseño de protección contra incendios de tres niveles (nivel de batería, nivel de paquete, nivel del sistema), soportando múltiples detectores como detectores de humo, detectores de temperatura y detectores de inmersión en agua para garantizar un funcionamiento seguro del sistema.

: Implementación flexible y adaptabilidad ambiental
El gabinete único cubre un área de solo 1,35-1,47 metros cuadrados y soporta instalación montada en pared, lo que lo hace adecuado para escenarios como fábricas, parques y edificios comerciales. El nivel de protección alcanza IP54 o IP55, adecuado para un amplio rango de temperatura de -30 ℃ ~ 50 ℃.

Parámetro

Proyecto: Modelo del productoTB-YL-261.25KWh-125K

Batería

Tipo de bateríaLFP314Ah

Configuración de la batería del sistema1P260S

Capacidad de batería lateral DC @ BOL261.25kWh

Rango de voltaje de la batería806.4V~1036.8V

Tasa máxima de descarga de carga0.5C

PCS

Potencia nominal de salida
125kW

Tasa total de distorsión de la forma de onda actual< 3% (potencia nominal)

Componente DC< 0,5% (potencia nominal)

Voltaje de la red380V±15%

Frecuencia de la rejilla50Hz±5Hz

Parámetro del sistema

Tamaño del gabinete (W * H * D)1050 * 2400 * 1400mm

Método de entradaCable de tres fases cuatro

Grid/Off-gridSoporte

Peso≈2.8T

Eficiencia máxima del ciclo91%

Nivel de protecciónIP54

Gabinete de consolidaciónSoporta hasta 8 gabinetes paralelos

Grado anticorrosiónC4 (C5 opcional)

Temperatura de trabajo-30~+50 ℃ (deslizando a>45 ℃)

Humedad de trabajo0-95% (sin condensación)

Altitud máxima de trabajo3000m

Enfriamiento Enfriamiento líquido (agua + etilenglicol)

Configuración de protección contra incendiosAerosol de tipo S/heptafluoropropano/perfluorohexano

Interfaz de comunicación Ethernet

Autenticación del protocolo de comunicación del sistemaModbus-TCP/GB/T 36276、GB/T 34131、UL 1973、UL 9540A、IEC 62619、UN 38.3

Interfaz de comunicación del sistemaEthernet
