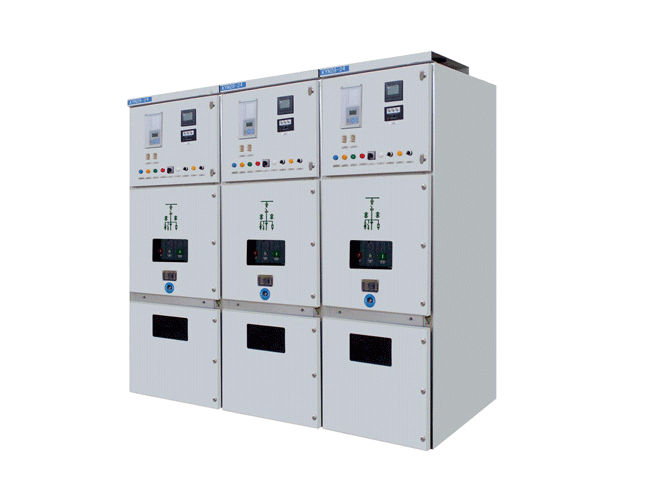

KYN28-24 Metal blindado gabinete de interruptor extraíble

•Estructura de gabinete compacta

•Cinco funciones de prevención

•Múltiples configuraciones de carros

•Rendimiento de aislamiento fiable

•Dispositivo de bloqueo seguro y fiable

•Instalación flexible

Introducción del producto

El conmutador extraíble blindado de metal KYN28-24 es un conmutador de alta tensión adecuado para sistemas de alimentación trifásicos interiores de 50 / 60 Hz, voltaje nominal de 24 kV. Se utiliza principalmente en centrales eléctricas, subestaciones, empresas industriales y mineras, y edificios de gran altura para recibir y distribuir energía eléctrica, y para controlar, proteger y monitorear circuitos.

Aplicación

: Metalurgia ferrosa

: Desarrollo mineral

: Sistema de alimentación

: Contratista general de EPC

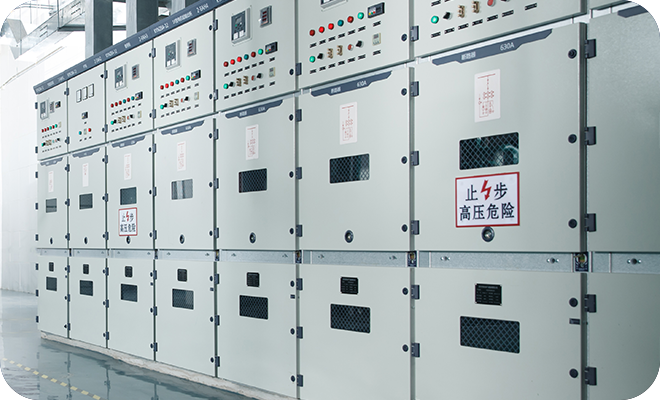

: Estructura de gabinete compacta
Adoptando una estructura ensamblada, los componentes tienen una fuerte universalidad, ocupan un área pequeña y son fáciles de producir e instalar.

: Cinco funciones de prevención
Tiene la función de prevenir el mal funcionamiento, incluyendo impedir que el carro de mano se mueva con carga, impedir que el interruptor de circuito se cierre cuando el interruptor de puesta a tierra está cerrado, impedir que el interruptor de puesta a tierra se cierre cuando está activo, e impedir la entrada accidental en el compartimiento activo.

: Múltiples configuraciones de carritos
Se pueden configurar múltiples tipos de carro de interruptor, carro de transformador de voltaje, carro de pararregos, carro de aislamiento, etc., con buena intercambiabilidad y operación flexible.

: Rendimiento de aislamiento fiable
El circuito principal adopta aislamiento compuesto, y la barra de barra adopta material aislante termoretráctil o revestimiento epoxi para optimizar la forma del electrodo y garantizar el rendimiento del aislamiento.

Parámetro

Artículo		Unidad	Parámetro técnico
Voltaje nominal		KV	24
Nivel de aislamiento nominal	El impulso del rayo soporta la tensión (onda completa)		(fase a fase, en relación con el suelo) 125, (fractura) 145
Nivel de aislamiento nominal	1mim frecuencia de potencia soportar el voltaje		(Fase a fase, en relación con el suelo) 65, (fractura) 79
Corriente nominal	A	630 y 1250	2000, 3150
Corriente de corte de cortocircuito nominal	KA	25, 31,5, 63, 80	31,5
Corriente de cierre de cortocircuito nominal (pico)		63	80
El pico nominal soporta la corriente (pico)		63	80
Nombrado a corto plazo soportar la corriente/4S		25	31.5
Secuencia de operación nominal			0-0.3s-C0-180s-C0
Tiempos de interrupción de corriente de cortocircuito nominal		tim	20
Vida útil mecánica del interruptor de vacío		hora	≥10000
Vida útil mecánica de interruptores de aislamiento y puesta a tierra		tiempo	2000
Voltaje nominal de funcionamiento de las bobinas de apertura y cierre		V	DC220 / 110V, AC220 / 110V
Voltaje nominal de funcionamiento del motor de almacenamiento de energía		V	DC220/110
Tiempo de almacenamiento de energía		S
Nivel de protección			IP4X
Sistema de barra de bus			Barra de autobús única, barra de autobús única segmentada
Dimensiones (ancho * longitud * altura)		mm	1000 * 1870 * 2400
Peso		kg	Acerca de 1240
