XGN-1224 Completamente aislado y sellado anillo hinchable principal interruptor

•Diseño totalmente aislado y totalmente sellado

•Diseño modular

•Alta fiabilidad y seguridad

•Soporte inteligente

•Diseño compacto

•Fuerte adaptabilidad ambiental

Introducción del producto

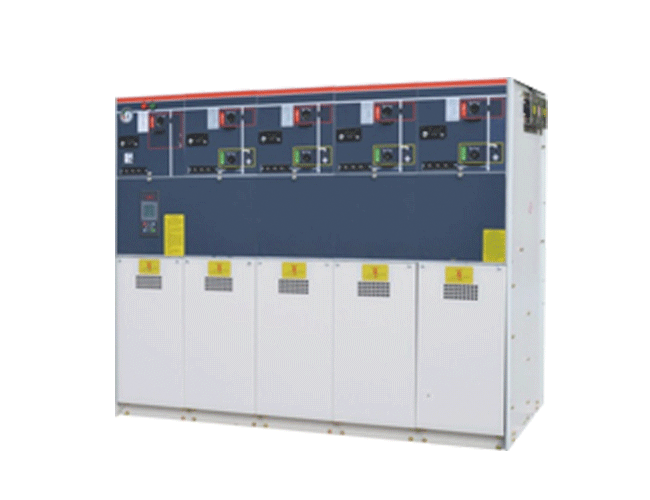

El conmutador principal del anillo inflable totalmente aislado y sellado XGN-1224 es un conmutador metálico cerrado que utiliza gas SF6 como medio de aislamiento y extinción de arco. Todas las piezas vivas y los componentes del interruptor están sellados en cámaras de acero inoxidable para garantizar un funcionamiento seguro y fiable del equipo incluso en entornos duros. Este dispositivo es ampliamente utilizado en redes eléctricas urbanas, estaciones de distribución industrial, subestaciones de tipo caja, generación de energía eólica, metro, túneles y otros escenarios, especialmente adecuados para lugares con altos requisitos de espacio y medio ambiente.

Aplicación

: Renovación de la red eléctrica urbana
Como fuente de alimentación de red de anillo y equipo de distribución terminal, mejora la fiabilidad y flexibilidad de la fuente de alimentación.

: Estación de distribución de energía industrial
Proporcionar distribución y control fiables de energía para fábricas, minas, etc.

: Subestación tipo caja
Se utiliza en combinación con transformadores para lograr una solución de distribución compacta.

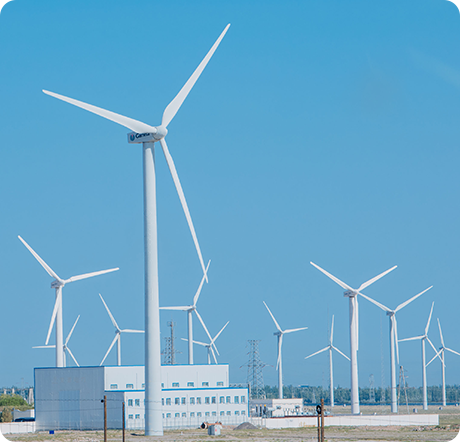

: Generación de energía eólica
Adecuado para estaciones de refuerzo y líneas de recogida en parques eólicos.

: Metro, túnel
Proporcionar una fuente de alimentación estable para instalaciones subterráneas como estaciones de metro y túneles.

: Red inteligente
Apoya la automatización de la distribución y las funciones de monitoreo inteligentes para satisfacer las necesidades de las redes eléctricas modernas.

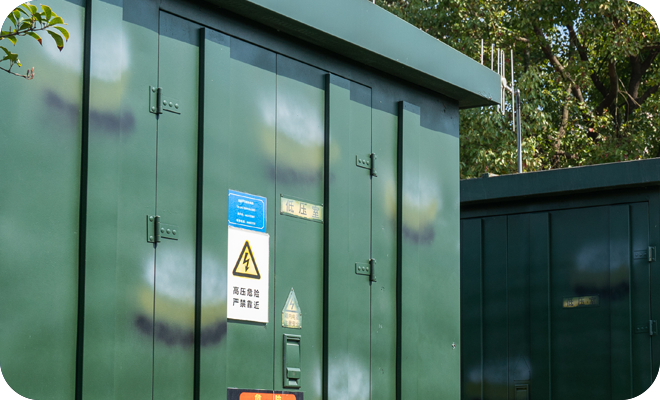

: Diseño totalmente aislado y totalmente sellado
Todas las piezas vivas y los componentes del interruptor están sellados en cámaras de acero inoxidable, aislados con gas SF6 y tienen un nivel de protección de IP67 (cámara) e IP4X (carcasa). Evitar efectivamente que el entorno externo (como el polvo, la humedad, el spray de sal, los animales pequeños, etc.) afecte al equipo, asegurando un funcionamiento estable a largo plazo del equipo.

: Diseño modular
Adoptando una estructura modular, soporta múltiples combinaciones de unidades funcionales, tales como unidades de interruptor de carga, unidades de interruptor de circuito, unidades de interruptor de puesta a tierra, unidades PT de barra de bus, etc. Los usuarios pueden configurarse de forma flexible según sus necesidades reales para satisfacer diferentes escenarios de aplicación.

: Alta fiabilidad y seguridad
La función integral de "prevención de cinco" (prevención de mal funcionamiento) garantiza el funcionamiento seguro del equipo. La tecnología de aislamiento de gas SF6 tiene un excelente rendimiento de aislamiento, una larga vida útil y un diseño libre de mantenimiento.

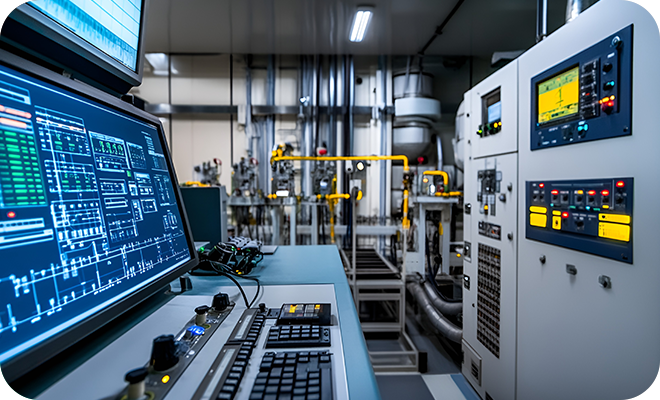

: Apoyo inteligente
Puede estar equipado con controladores inteligentes, sensores e interfaces de comunicación, que admiten monitoreo remoto, diagnóstico de fallos y operaciones automatizadas. Adecuado para redes inteligentes y sistemas de automatización de distribución.

Artículo		Unidad	Parámetro técnico
Voltaje nominal		KV	12
Corriente nominal	Circuito de red de bucle	A	630
Corriente nominal	Circuito de interruptor	A	125 (máximo)
Corriente nominal de resistencia a corto plazo (3S)		KV	20
El pico nominal soporta la corriente		KV	50
Corriente de cierre de cortocircuito nominal (pico)		Una	50
Corriente de ruptura de carga activa nominal		Una	630
Corriente de encendido-apagado nominal		Una	630
Corriente de ruptura de carga de cable nominal		A	10
Corriente de transferencia nominal		Una	3150
Frecuencia de potencia de 1 minuto soporta la tensión	Terreno, fractura de fase/aislamiento	KV	42/48
El impulso del rayo soporta la tensión	Terreno, fractura de fase/aislamiento	KV	75/85
Nivel de protección			IP4X
